5 级流水线 CPU 设计文档 +

支持指令

R, add, sub, And, Or, Xor, slt, sltu

addi, andi, xori, ori, lui

lb, lh, lw, sb, sh, sw, lbu, lhu

mult, multu, div, divu, mfhi, mflo, mthi, mtlo

beq, bne, j, jal, jr, bltzal

sll

流程模块设计

CU 模块设计

  • 相较 P4，省去 RegWrite 信号，直接译出当前指令需要写入的地址，如不需写入，默认写至 0，在写入 GRF 时直接略去
  • 直接译出当前指令 rs, rt, rd, shamt, imm16, imm26 以及所有控制信号供每个阶段选取使用，还需译出 Tuse_rs/rt 以及 E_Tnew 与 M_Tnew，各级输出对应信号至 Conflict 模块
  • 将指令分类，分为：cal_r,cal_i,md,mt,mf,load,save,branch,branch_ucl,branch_cl,shift,jreg,jadd,jlink（ori 被归为 cal_i）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
   assign cal_r=(add||sub||And||Or||Xor||slt||sltu);
assign cal_i=(addi||andi||xori||ori||lui);

   assign md   =(mult||multu||div||divu);
   assign mf   =(mfhi||mflo);
   assign mt   =(mthi||mtlo);

assign load=(lw||lh||lhu||lb||lbu);
assign save=(sw||sh||sb);

   assign branch=(beq||bne||branch_ucl||branch_cl);
   assign branch_ucl=bltzal;
   assign branch_cl=0;

   assign jreg = jr;
   assign jadd = (j||jal);
   assign jlink = jal;

   assign shift=sll;
  • 控制信号新增：MDU, MDUStart, MDUSelect, MFSelect, ByteSelect, DESelect
  • 控制信号调整：GRF_WA, GRF_WDSrc, ALUSelect, EXTSelect（cal_i 各个指令行为不同，注意对照指令集）,BranchSelect
Port name Direction Type Description
Ins input [31:0] 当级指令
branchTrue input 分支控制信号
控制信号
GRF_WA output [4:0] 写入的地址
GRF_WDSrc output [2:0] 写入数据选择
EXTSelect output EXT 位拓展类型选择
ALUSrc output ALU_B 的数据源选择
ALUSelect output [3:0] ALU 运算类型选择
MDU output 乘除运算 + 读写 HI LO 信号（需要阻塞）
MDUStart output 乘除运算开始信号
MDUSelect output [2:0] 乘除运算 + 写 HI LO 功能选择
MFSelect output [1:0] 读 HI LO 功能选择
MemWrite output 内存写入控制
BranchSelect output [3:0] branch 判断类型选择
NPCSelect output [2:0] NPC 类型选择
ByteSelect output [1:0] 访存数据类型选择
DESelect output [2:0] 读取内存后结果拓展类型
指令译码
opcode output [5:0]
funct output [5:0]
rs output [4:0]
rt output [4:0]
rd output [4:0]
shamt output [4:0]
imm16 output [15:0]
imm26 output [25:0]
T 计算
Tuse_rs output [1:0]
Tuse_rt output [1:0]
E_Tnew output [1:0]
M_Tnew output [1:0]

T 计算表格

  • 注意新增的乘除指令的 AT
Ins Tuse_rs Tuse_rt E_Tnew M_Tnew
cal_r 1 1 1
cal_i 1 1
md 1 1
mt 1
mf 1
load 2 2 1
save 1 2
branch 0 0
jreg 0

Conflit 模块设计：AT 控制阻塞，直接转发

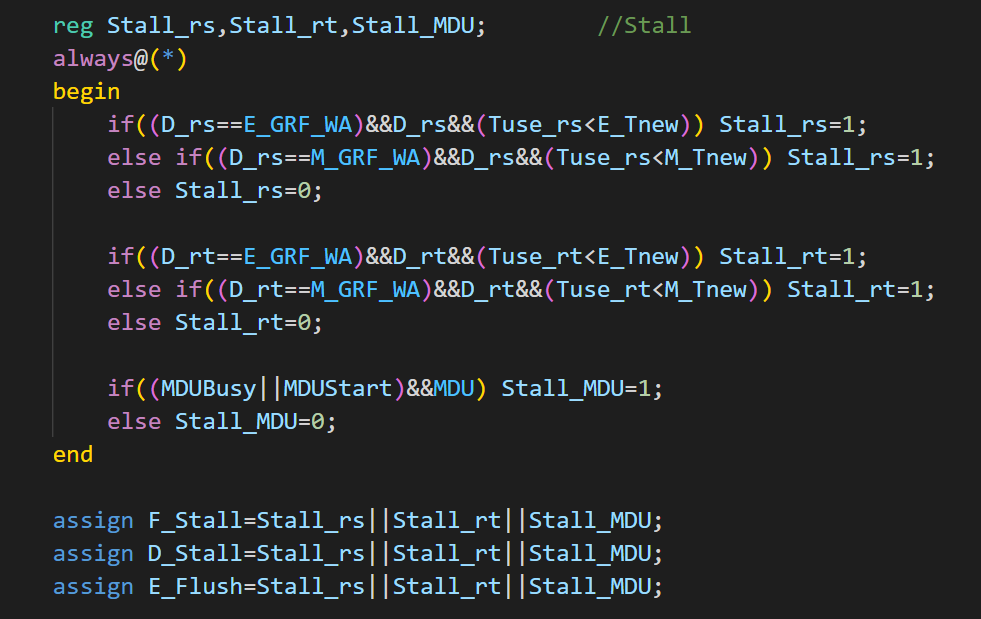

阻塞

  • D 级判断将要使用的寄存器数据是否能得到转发更新，即后续写入相同寄存器的 Tnew 是否有大于 Tuse 的，如果有则需要阻塞，以在后续能得到转发更新。特判 0 号寄存器不需要阻塞，能够直接获得数据 0
  • 需要得到 D 级指令 rs, rt 的 Tuse，以及后续 E, M 级指令的 Tnew，在各级 CU 中计算，发送至冲突单元（W 级 Tnew 全是 0 不需要考虑，都可以内部转发解决）
  • 阻塞时需要暂停更新 PC 以及 F 级读出的指令，并且清空 D 级当前指令的译码输出，以替换为 nop 空泡
  • 新增乘除 Stall，在乘除运算即将开始或正在进行时如遇到乘除指令需要 Stall

image-20230311001016596

转发

  • 阻塞后，所有指令在需要读寄存器数据的时候都能够获得后续计算完毕的数据，每级转发出已算出的数据，发送给之前各级即可。

  • 需要读寄存器：D 级 GRF，Branch 计算需要 rs, rt 数据；E 级 ALU 需要 rs,rt 数据；M 级 DM 写入数据口需要 rt 数据

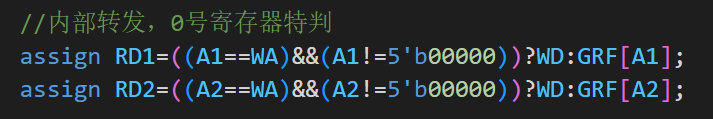

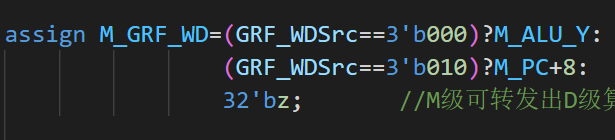

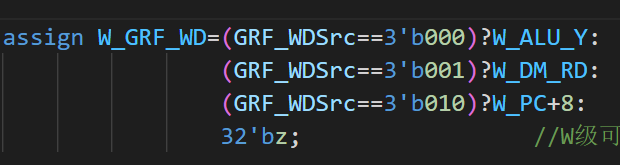

  • 需要写寄存器：E 级可转发出 D 级算的 PC+8；M 级可转发出 D 级算的 PC+8 和 E 级算的的 ALU_Y；W 级可转发出 D 级算的 PC+8，E 级算的的 ALU_Y 和 M 级读出的 DM 数据。 根据当前指令 CU 译码得到的 GRF_WDSrc 进行选择 。此外还有 W 级寄存器写入，可直接内部转发至 D 级读出

image-20230311001109169

image-20230311001116883

image-20230311001122673

image-20230311001129478

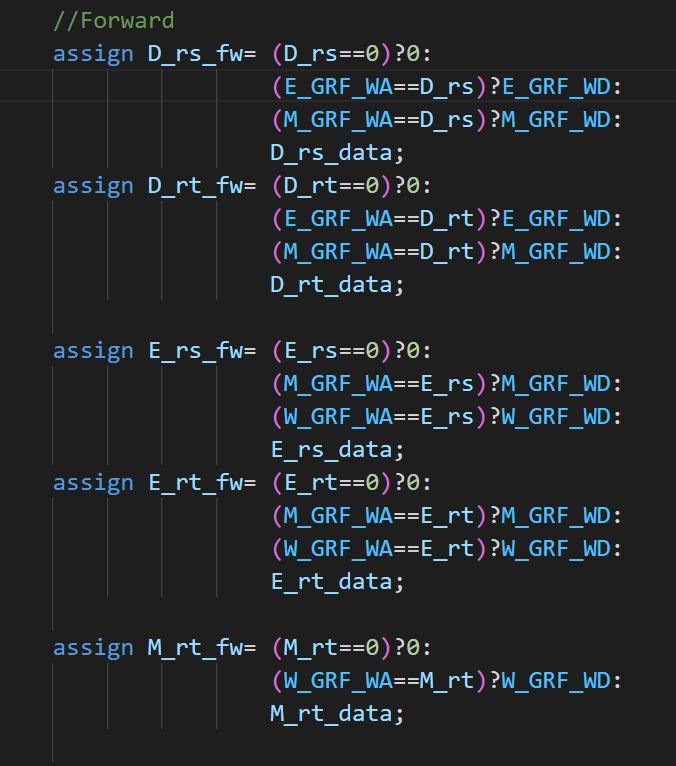

  • 在主模块中，获取各级需要读的寄存器编号（D_rs,D_rt,E_rs,E_rt,M_rt），寄存器原读数（D_rs_data,D_rt_data,E_rs_data,E_rt_data,M_rt_data），写入的寄存器编号（E_GRF_WA,M_GRF_WA,W_GRF_WA）和数据（E_GRF_WD,M_GRF_WD,W_GRF_WD）
  • 比较读的编号和写的编号是否有相等的，如有相等的则代表有数据已经更新需要转发，转发优先级为更新次序，最后一次更新优先转发，即优先转发距离需要数据的阶段近的数据，特判如果需要读 0 号寄存器的数据，直接转发 0
  • 转发的数据（D_rs_fw,D_rt_fw,E_rs_fw,E_rt_fw,M_rt_fw）发送至各级需要的部分运算，并传递给下一级

image-20230311001150971

五级模块设计

  • 每个阶段之间以寄存器隔开，寄存器设计在每个模块输出处，使用 reg 类型

  • 每个阶段之间需要流水传递 Ins，PC，传给各级 CU 以译码出当前阶段的 rs，rt 以及需要写入的地址和写入数据的选择

  • 部分阶段前后间需要传递需要使用的 NPC, EXTout, ALU_Y, DM_RD

P6 更新乘除槽与储存器外置以及按字节访存

  • 删去 F_IFU 与 M_DM，添加 M_DE 与 E_MDU
  • 乘除槽有两个寄存器，其中数据需要在 EMW 级流水，以便进行转发，并且需要添加转发信号控制
  • 外置储存器需要修改数据通路，前寄存器发送写入数据，后寄存器接收读出数据

1. Fetch

  • 包含 FDReg
  • Fetch
Port name Direction Type Description
clk input
reset input
F_Flush input 清空延迟槽信号
F_Stall input 阻塞更新 PC
NPC input [31:0] D 级 NPC 计算出的 NPC 传入
F_PC output reg [31:0] <=NPC，传出至外部指令储存器
F_Ins input [31:0] 需要从外部指令储存器读入 Ins
FD 寄存器
D_Stall input 阻塞更新 FD 间寄存器
D_Flush input 清除延迟槽信号
D_PC output reg [31:0] <=F_PC
D_Ins output reg [31:0] <=F_Ins

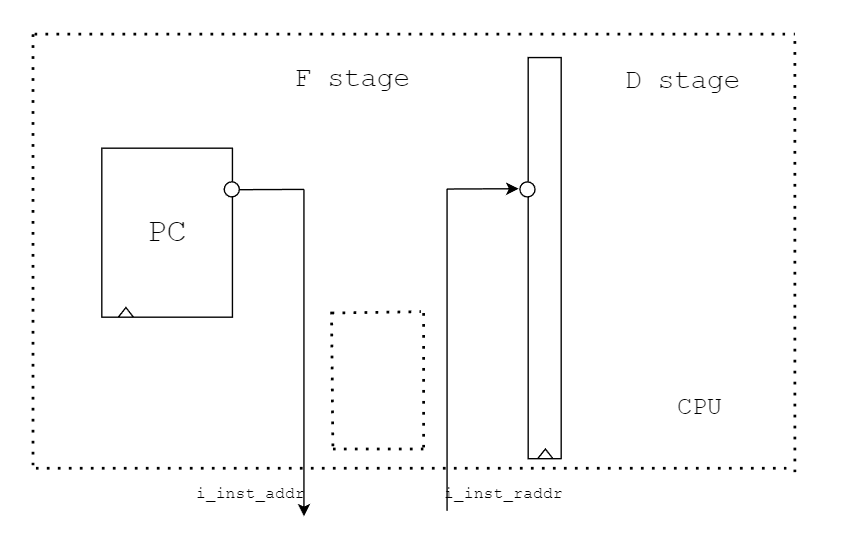

  • F 级与指令储存的数据交换

image-20230311001208043

2. Decode

  • 包括 D_CU, EXT, NPC (Branch), DEReg
Port name Direction Type Description
clk input
reset input
D_PC input [31:0] PC 流水
D_Ins input [31:0] 指令流水
Conflict/Forward
Tuse_rs output [1:0] AT 算阻塞
Tuse_rt output [1:0]
D_rs output [4:0] D 级指令读寄存器的编号
D_rt output [4:0]
D_rs_data output [31:0] D 级指令读寄存器原数据
D_rt_data output [31:0]
D_rs_fw input [31:0] D 级转发后寄存器数据
D_rt_fw input [31:0]
EXT
imm16 [15:0] EXT 输入
EXTSelect EXT 功能选择
D_EXT_out [31:0] EXT 输出
NPC
NPCSelect [2:0] 下一指令地址选择
D_branchTrue 是否分支信号，进入流水
F_PC input [31:0] 算 NPC 用
NPC output [31:0] 传给 F 级 IFU
DEReg
E_Flush input 阻塞清空 DE 寄存器
E_PC output reg [31:0] <=D_PC
E_Ins output reg [31:0] <=D_Ins
E_rs_data output reg [31:0] <=D_rs_fw
E_rt_data output reg [31:0] <=D_rt_fw
E_EXT_out output reg [31:0] <=D_EXT_out
E_branchTrue output reg [31:0] <=D_branchTrue

3. Execute

  • 包括 E_CU, E_ALU, E_MDU, EMReg
  • 需在此处多向 Conflict 传递 MDU 指令以及乘除运行信息，并向流水中传递 HI, LO 以便 mf 指令 W 级读取
Port name Direction Type Description
clk input
reset input
E_PC input [31:0] PC 流水
E_Ins input [31:0] 指令流水
Conflict/Forward
E_branchTrue input 是否分支信号
E_Tnew output [1:0] AT 算阻塞
E_rs output [4:0] E 级指令读寄存器的编号
E_rt output [4:0]
E_rs_data output [31:0] E 级指令读寄存器原数据
E_rt_data output [31:0]
E_GRF_WA output [4:0] E 级指令写寄存器的编号
E_rs_fw input [31:0] E 级接收转发后寄存器数据
E_rt_fw input [31:0]
GRF_WDSrc [2:0] E 级指令写寄存器的数据选择
E_GRF_WD output [31:0] E 级指令写寄存器的数据
ALU
E_EXT_out input [31:0]
ALUSrc ALU_B 数据源选择
ALUSelect [3:0] ALU 功能选择
E_ALU_A [31:0] =E_rs_fw：ALU_A 口数据
E_ALU_B [31:0] =E_rt_fw/E_EXT_out：ALU_B 口数据
MDU
MDU output MDU 指令
MDUSelect [2:0] CU 给 MDU 的功能选择
MDUStart output MDU 运算开始
MDUBusy output MDU 运算进行（发给 Conflict 判断阻塞 )
E_HI [31:0] 待转发的 E 级 MDU 的 HI 结果
E_LO [31:0] 待转发的 E 级 MDU 的 LO 结果
EMReg
M_PC output reg [31:0] <=E_PC
M_Ins output reg [31:0] <=E_Ins
M_ALU_Y output reg [31:0] <=E_ALU_Y
M_rt_data output reg [31:0] <=E_rt_fw
M_branchTrue output reg <=E_branchTrue
M_HI output reg [31:0] <=E_HI
M_LO output reg [31:0] <=E_LO
  • #####E_ALU
Port name Direction Type Description
op input [3:0]
A input [31:0]
B input [31:0]
Y output [31:0]

  • #####E_MDU

    • 当指令为 mthi, mtlo，将寄存器数据写入 HI, LO 时，始终上升沿直接给 HI, LO 赋为 A
    • 当为其余四条运算指令时，设置临时计数变量 cnt，初始为 0，接受到 Start 信号时，开始设置 Busy 为 1；根据 MDU 功能选择编码，分别直接计算出 HI, LO 对应结果赋值，因为其他乘除操作已被阻塞，不会提前读取或写入；设置 cnt 为 5 或 10，每周期 -1，cnt==1 代表运算结束，持续保持 Busy 为 5/10 周期后将 cnt, Busy 归零。
Port name Direction Type Description
clk input
reset input
Start input CU 传入开始乘除运算信号
MDUSelect input [2:0] CU 传入乘除功能选择
A input [31:0]
B input [31:0]
Busy output reg 正在运算信号
HI output reg [31:0]
LO output reg [31:0]

4. Memory

  • 包括 M_CU, M_DE
  • 因储存器外置，删除 DM，加入对字节存取数据的操作，包括通过控制四位 ByteEn 各位
Port name Direction Type Description
clk input
reset input
M_PC input [31:0]
M_Ins input [31:0]
Conflict/Forward
M_branchTrue input
M_Tnew output [1:0] AT 算阻塞
M_GRF_WA output [4:0] M 级指令写寄存器编号
M_GRF_WD output [31:0] M 级指令写寄存器数据
M_rt output [4:0] M 级指令读寄存器编号
GRF_WDSrc [2:0] M 级指令写寄存器数据选择
MFSelect [1:0] 读 HI LO 功能选择
M_HI input [31:0] 待转发的 E 级 MDU 的 HI 结果
M_LO input [31:0] 待转发的 E 级 MDU 的 LO 结果
M_ALU_Y input [31:0] 待转发的 E 级 ALU 计算结果
M_BE（ByteEnable）
lowAddr [1:0] =M_ALU_Y[1:0]，DM 写入地址地两位
M_rt_fw input [31:0] M 级接收转发后将写入 DM 的数据
ByteSelect [1:0] CU 访存数据类型选择
MemWrite DM 写使能
ByteEn output reg [3:0] 控制每一位是否读写的信号输出
M_DM_WD output reg [31:0]
M_DE（DataExtend）
DESelect [2:0] 字节数据拓展类型
M_DM_RDin input [31:0]
M_DM_RDout [31:0]
MWReg
W_PC output reg [31:0] <=M_PC
W_Ins output reg [31:0] <=M_Ins
W_ALU_Y output reg [31:0] <=M_ALU_Y
W_DM_RD output reg [31:0] <=M_DM_RDout
W_branchTrue output reg <=M_branchTrue
W_HI output reg [31:0] <=M_HI
W_LO output reg [31:0] <=M_LO

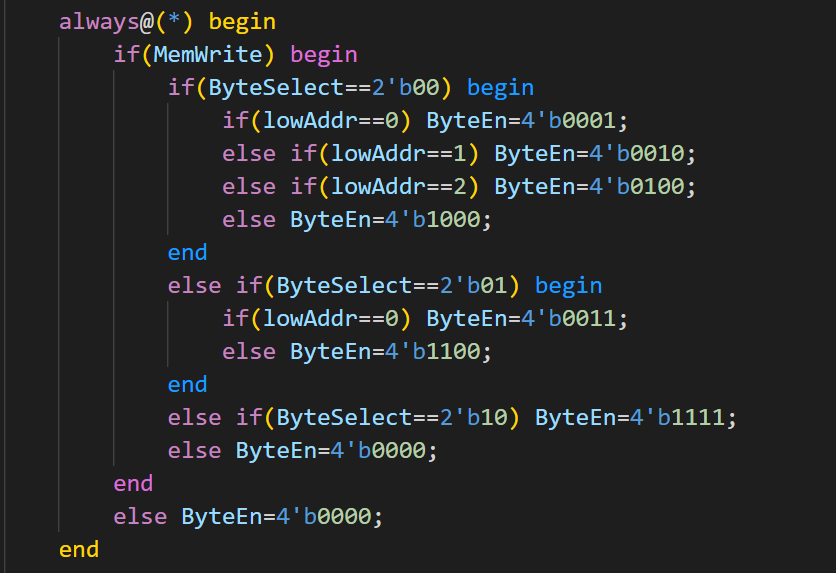

  • M_BE（计算字节访存使能，调整四字节写入数据）

    • 合并在 Memory 中，在写入的条件下，根据写入数据类型和写入地址低两位产生四个字节的每一位控制信号，即四位 ByteEn

      image-20230311001222299

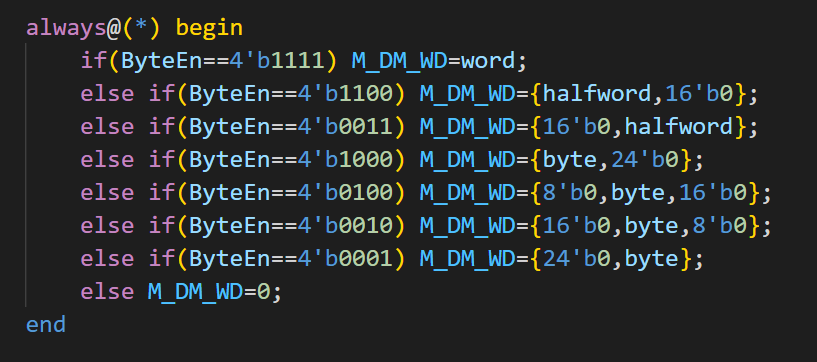

    • 后续再根据 ByteEn 调整将写入内存的数据，需将待写入的字节移动到对应为 En1 的位置

      image-20230311001240021

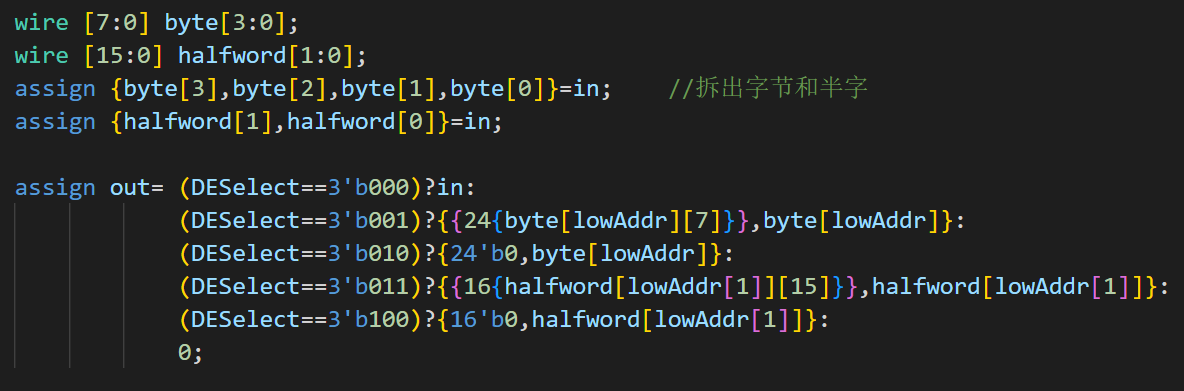

  • M_DE（调整内存读出数据，截取需要的字节后拓展）

    • 注意 DESelect 种类编码，注意需要将读出字节移动至低位，高位进行拓展补齐

      Port name Direction Type Description
      lowAddr input [1:0]
      DESelect input [2:0]
      in input [31:0]
      out output [31:0]

image-20230311001304148

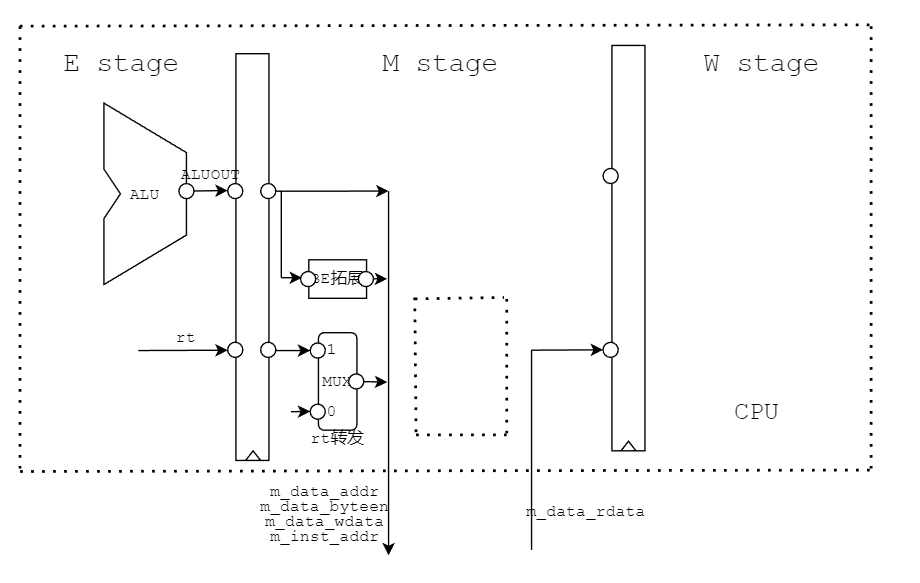

  • M 级与内存数据交换

image-20230311001314893

5. Writeback

  • 包括 W_CU
Port name Direction Type Description
clk input
reset input
W_Ins input [31:0]
W_PC input [31:0]
Conflict/Forward
W_branchTrue input
W_GRF_WA output [4:0] W 级指令写寄存器编号
GRF_WDSrc [2:0] W 级指令写寄存器数据选择
MFSelect [1:0] 读 HI LO 功能选择
W_ALU_Y input [31:0] 待转发的 E 级 ALU 计算结果
W_DM_RD input [31:0] 待转发的 M 级 DM 读出数据
W_HI input [31:0] 待转发的 E 级 MDU 的 HI 结果
W_LO input [31:0] 待转发的 E 级 MDU 的 LO 结果
W_GRF_WD output [31:0] W 级指令写寄存器数据

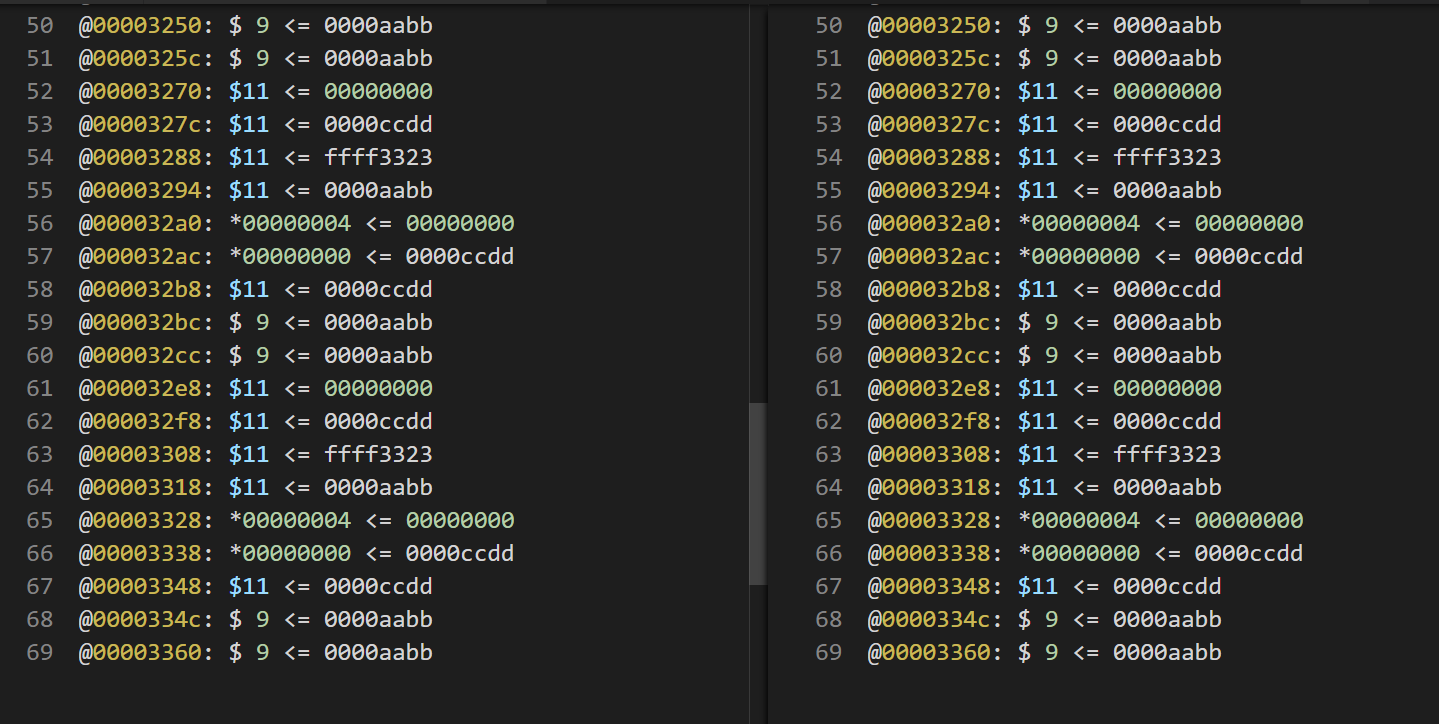

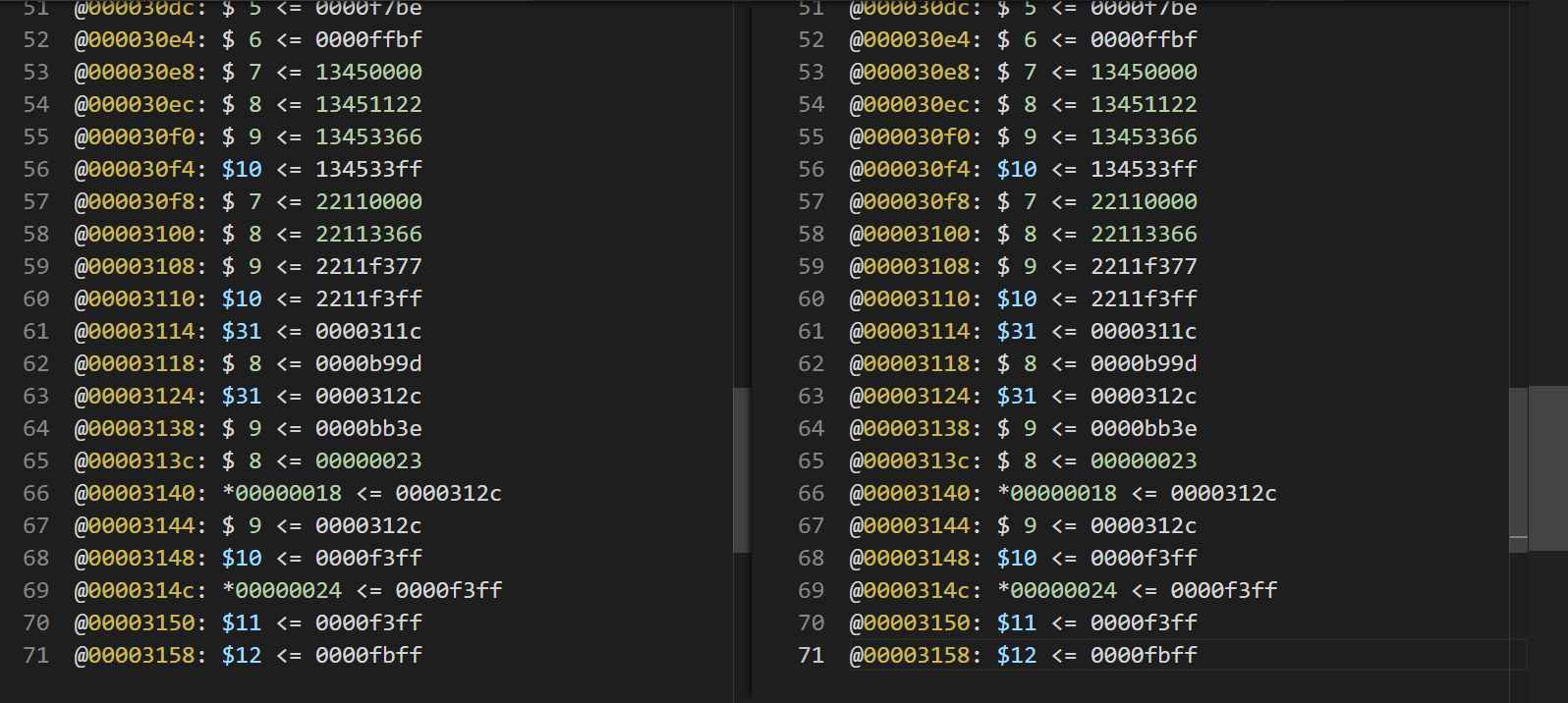

测试 (同 P5，P6 单独构造测试数据)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
.text
                                        # 13
    ori     $t0,    $0,         0xadce
    sw      $t0,    12($0)
    ori     $t1,    $t0,        0xdefa
    sw      $t1,    8($0)

    ori     $t3,    $0,         4
    lw      $t2,    8($t3)
    add     $t4,    $t2,        $t0

    ori     $t3,    $0,         15
    lw      $t4,    -7($t3)
    sub     $t5,    $t4,        $t2

# 14
    ori     $t0,    $0,         0xefac
    sw      $t0,    12($0)
    ori     $t1,    $t0,        0xfead
    sw      $t1,    8($0)

    ori     $t3,    $0,         4
    lw      $t2,    8($t3)
    add     $t4,    $t0,        $t2

    ori     $t3,    $0,         21
    lw      $t4,    -13($t3)
    sub     $t5,    $t2,        $t4

# 15
    ori     $t0,    $0,         0x0ace
    sw      $t0,    12($0)
    ori     $t1,    $t0,        0x00a1
    sw      $t1,    8($0)

    ori     $t3,    $0,         4
    lw      $t2,    8($t3)
    nop
    add     $t4,    $t2,        $t0

    ori     $t3,    $0,         15
    lw      $t4,    -7($t3)
    nop
    sub     $t5,    $t4,        $t2

# 16
    lui     $t0,    0x1234
    sw      $t0,    12($0)
    lui     $t1,    0xfead
    sw      $t1,    8($0)

    ori     $t3,    $0,         4
    lw      $t2,    8($t3)
    nop
    add     $t4,    $t0,        $t2

    ori     $t3,    $0,         25
    lw      $t4,    -17($t3)
    nop
    sub     $t5,    $t2,        $t4

# 17
    lui     $1,     0x13ac
    ori     $2,     0x12ae

    add     $3,     $1,         $2
    ori     $4,     $3,         0xcd12

    sub     $5,     $4,         $1
    ori     $6,     $5,         0x4589

# 18
    lui     $1,     0x56ed
    ori     $2,     0x349a

    add     $3,     $1,         $2
    nop
    ori     $4,     $3,         0xc102

    sub     $5,     $4,         $1
    nop
    ori     $6,     $5,         0x4ea9

# 19
    lui     $7,     0x1345
    ori     $8,     $7,         0x1122

    ori     $9,     $8,         0x3344
    ori     $10,    $9,         0x00ff

# 20
    lui     $7,     0x2211
    nop
    ori     $8,     $7,         0x3366
    nop
    ori     $9,     $8,         0xf111
    nop
    ori     $10,    $9,         0x00ff

# 21
    jal     label1
    ori     $8,     $ra,        0x8899
    nop
    nop
label1:
                                        # 22
    jal     label2
    nop
    nop
    nop
    nop
label2:
    ori     $9,     $ra,        0xaa12
                                        # 23
    ori     $t0,    $0,         35
    sw      $ra,    24($0)
    lw      $t1,    -11($t0)
    ori     $t2,    $t1,        0xe2df

# 24
    sw      $t2,    36($0)
    lw      $t3,    1($t0)
    nop
    ori     $t4,    $t3,        0xaabb

image-20230311001334635

  • 对 0 号寄存器读写测试

image-20230311001346059

注意事项

  • 乘除指令的 Tuse，Tnew：包括 md 指令 Tuse_rs=Tuse_rt=1; mf 指令 E_Tnew=1
  • 按字节访存的字节位置调整
  • 指令功能选择编码
  • cal_i 指令拓展类型，有有符号，有无符号

思考题

  1. 因为硬件运算中乘除法消耗时间很长，需要持续多个周期，放入 ALU 后会大幅降低频率。独立的 HI，LO 寄存器方便乘除槽与外部交换数据，并且单独预留给乘除指令，避免其他普通存取导致过多阻塞。
  2. 使用移位操作，采用逐位并行的迭代阵列结构，将每个操作数的 N 位都并行地提交给乘法器
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
module multi_4bits_pipelining(mul_a, mul_b, clk, rst_n, mul_out);
    input [3:0] mul_a, mul_b;
    input clk;
    input rst_n;
    output [15:0] mul_out;

    reg [15:0] mul_out;
    reg [15:0] stored0;
    reg [15:0] stored1;
    reg [15:0] stored2;
    reg [15:0] stored3;
    reg [15:0] stored4;
    reg [15:0] stored5;
    reg [15:0] stored6;
    reg [15:0] stored7;

    reg [15:0] mul_out01;
    reg [15:0] mul_out23;

    reg [15:0] add01;
    reg [15:0] add23;
    reg [15:0] add45;
    reg [15:0] add67;

    always @(posedge clk or negedge rst_n) begin
        if(!rst_n) begin
            mul_out <= 0;
            stored0 <= 0;
            stored1 <= 0;
            stored2 <= 0;
            stored3 <= 0;
            stored4 <= 0;
                    stored5 <= 0;
            stored6 <= 0;
            stored7 <= 0;

            add01 <= 0;
            add23 <= 0;
            add45 <= 0;
            add67 <= 0;
    end
    else begin
        stored0 <= mul_b[0]? {8'b0, mul_a} : 16'b0;
        stored1 <= mul_b[1]? {7'b0, mul_a, 1'b0} : 16'b0;
        stored2 <= mul_b[2]? {6'b0, mul_a, 2'b0} : 16'b0;
        stored3 <= mul_b[3]? {5'b0, mul_a, 3'b0} : 16'b0;
        stored4 <= mul_b[0]? {4'b0, mul_a, 4'b0} : 16'b0;
        stored5 <= mul_b[1]? {3'b0, mul_a, 5'b0} : 16'b0;
        stored6 <= mul_b[2]? {2'b0, mul_a, 6'b0} : 16'b0;
        stored7 <= mul_b[3]? {1'b0, mul_a, 7'b0} : 16'b0;
        add01 <= stored1 + stored0;
        add23 <= stored3 + stored2;
        add45 <= stored5 + stored4;
        add67 <= stored7 + stored6;

        mul_out01 <= add01 + add23;
        mul_out23 <= add45 + add67;

        mul_out <= mul_out01 + mul_out23;

    end
    end
endmodule

  1. 在 Start 到来的周期开始置 1，通过 cnt 计数周期，计数完毕前始终保持 1，完毕后归 0

  2. 统一所有三种数据类型的访存操作，避免使用过多控制信号。直接用对应字节是否 Enable 决定是否访存，更加直接清晰。

  3. 在 lb,sb 的情况下是一个字节；lh,sh 两个字节；lw,sw 四个字节。而按字访存的情况下则始终操作四个字节所以在执行 lh,sh,lb,sb 指令时按字节读和按字节写的效率会高于按字读和按字写。

  4. 将指令分类，译码时不用在每个控制信号与 AT 计算中添加新指令，便于管理与增量开发，但需要注意某些功能是否相同，具有统一行为，如 EXT。采用分布式统一译码，将各级所需控制信号直接独立传递。

    • MDU 的指令之间的冲突：在 D 级检测是否该指令要使用 MDU，暂停的条件是要使用 MDU 并且 MDU 处于 start 或 busy 的状态。

      1
      2
      3
      4
      5
      6
      7
      8
      9
      ori $t1,5
      mthi $t1
      mtlo $t1
      div $t1,$t2
      mfhi $t4
      mflo $t5
      div $t2,$t3
      mfhi $t4
      mflo $t5

    • MDU 与其他指令的冲突：包括 md 指令 Tuse_rs=Tuse_rt=1; mf 指令 E_Tnew=1

      1
      2
      3
      4
      5
      6
      7
      8
      here:
      ori $t1,5
      sw $t1,0($0)
      lw $t2,0($0)
      div $t1,$t2
      mfhi $t3
      mflo $t4
      beq $t4,$5,here

    • 除 MDU 之外其他指令之间的冲突：指令分类后用指令类型设定对应的 Tuse 和 Tnew，与 P5 相同

      1
      2
      3
      4
      5
      6
      7
      ori $t0,5
      lui $t1,1
      sw $t1,0($0)
      lbu $t2,0($0)
      or $t3,$t1,$t2
      lh $t5,0($0)
      slt $t6,$t4,$t5

    • 测试单条指令

    • 枚举各指令排列和之间距离

    • 枚举各个寄存器访存，以及 HI, LO

    • 枚举各种数据类型和数据的读写
